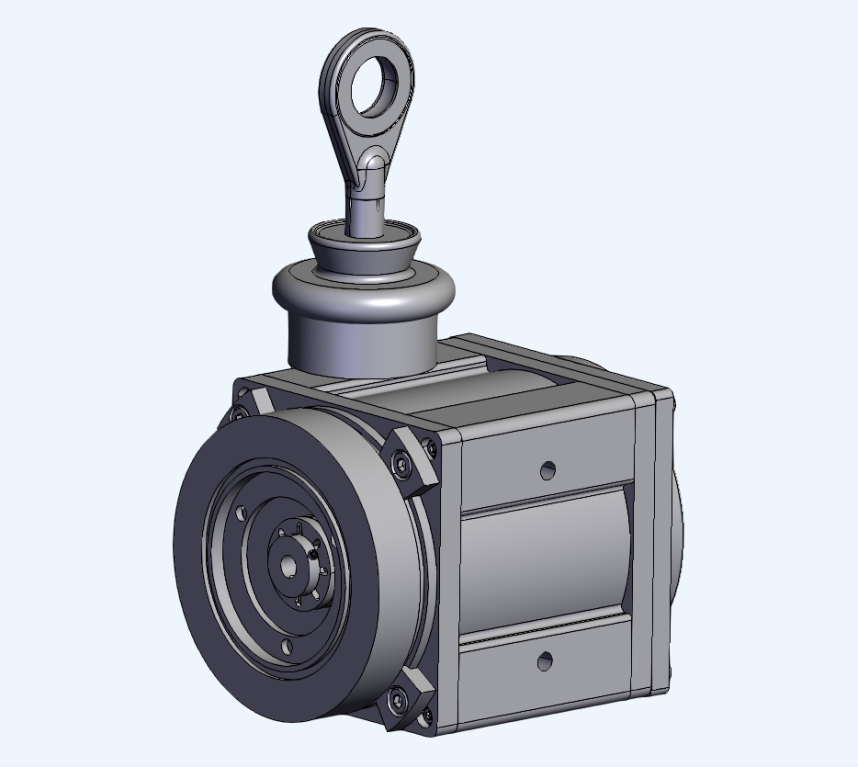

描述

用于带 6 mm 轴的伺服法兰（同步法兰可选）拉线牵引机构，测量范围 0 m ... 3 m

供货范围

不含编码器

测量范围

0 m ... 3 m

重复精度

≤2mm 3)

线性度

≤ ± 2 mm 3)

滞后

≤ 2 mm 3)

重量

1.5 kg (拉线盒测量机构)

重量 (拉线绳)

7.1 g/m

拉线绳材料

高灵活性的 316 不锈钢拉绳

弹簧套材料

锌压铸件

拉线盒外壳材料

铝（阳极涂层处理），压铸锌

拉线绳每圈长度

200 mm

拉线绳实际长度

3.1 m

弹簧回弹力

6 N ... 14 N ¹⁾

拉线绳直径

1.2 mm

拉线绳加速度

4.0 m/s

调节速度

10 m/s

分辨率

如需确定系统分辨率，使用如下公式：
每圈的线缆拉出长度 / 每圈步数 = 拉线 + 编码器组合的分辨率

工作环境温度

–30 °C ... +70 °C

拉线盒外壳防护等级

IP64

拉线盒使用寿命

Typ. 500,000 循环 ^2) 3)
