ZHM1312/EJ系列 说明书
注意 在使用前请仔细阅读使用说明
★联接各个品牌的SSI信号传感器 ★SSI信号可同时冗余设备连接PLC的SSI模块和本款仪表 ★强大的信号与电源抗干扰容错功能，更可靠安全 ★单圈10-26位可调，多圈24-29位可调 ★输入信号格雷码、纯二进制码可选 ★多圈绝对值编码器，磁致伸缩直线传感器等SSI信号 ★智能化面板设定，多种功能位移控制应用 ★RS485或MOSBUD RTU数字通讯、4-20mA、4点开关多种输出信号 |
|
型号 | ZHM1312/EJ |
安装形式 | 35mm导轨安装 |
外形尺寸（宽高深） | 110x75x120 |
仪表开孔尺寸 | 无需开孔 |
数码显示位数 | 6位 |
输入信号 | SSI同步串联信号 |
开关输出数 | 2（继电器，每个位置一常开一常闭）；面板预设，灵敏度设置，开关形式设置 |
位置信号输出 | 2路位置信号输出，一路4-20mA模拟量、一路RS485或RTU通讯数字量 |
信号调整 | 可设4、20mA对应值，可4、20mA 输出值微调零、调满 |
通讯协议 | 自带仪表协议，也可按用户提供协议要求定制；可面板设置地址、速率 |
零点置位 | 任何位置置位，面板智能设置或外部开关置位 |
工作电压 | 24Vac (220Vdc可定制) |
外供电源 | 可提供传感器的工作电源（订货时注明电压与耗电流） |
工作温度 | -10℃～60℃ |
相对湿度 | <85% |
比例系数 | 直线位移传感器码值比例系数设定 |
方向设置 | 旋转编码器正反向设置；直线位移传感器正反向设置 |
非线性设置 | 可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门等设置 |
远程显示 | 两路信号可一路进PLC，一路进远程显示仪表（RS485信号至数显表） |

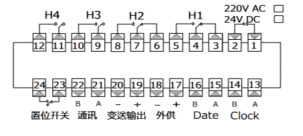

接线端子：
 |
| 编号 | 端子 | 定义 | 1-2 | 24Vac or220v DC | 仪表电源，交流或直流 | 3、4、5 | RL1 OUT1 | 继电器开关输出1 一常开一常闭 | 6、7、8 | RL2 OUT2 | 继电器开关输出2 一常开一常闭 | 13-14 | CLOCK A B | SSI信号的CLOCK+/- |
|
| （或用T+、T-表示） | 15-16 | Date A B | SSI信号的Date+/- | 17-18 | 外供24Vdc | 外供SSI传感器电源 +18V、0V(200mA) | 19-20 | 变送 A B | 4—20mA电流输出+/- | 21-22 | 通讯 A B | RS485通讯输出A B | 23-24 | 置位开关 | 外部复位信号 | 注：以上仅供参考，以交货时产品端子说明为准 |
|
※工作参数:
*输入信号: 绝对型编码器同步串行SSI信号，格雷码或二进制（单圈10-24位、多圈24-25位，或10-24位直线传感器，订货时注明，其他位数可定制）。
1个外部置位开关信号，该信号输入时，可置零位或设定位置。
*工作电压: 24Vac （220Vdc可订）
*输出形式: 一路4-20mA模拟量输出.输出D/A精度12位。
一路RS485全数字量输出，自带通讯协议，也可按照客户要求。
2~4个预设位置输出。继电器干节点，2个开关为常开+常闭，其余为常开或常闭
（区间报警订货可选）。
*环境温度: -10℃～60℃
*相对湿度: <90%
*传输距离： 传感器至仪表连接距离为100米，（100米以上订货时注明，最远不大于250米）
电缆推荐用FK032014（大于50米长距离）
输出信号传输距离为1000米（4-20mA传输电缆总阻抗小于400欧姆）.
※功能设置:
*数码显示： 6位数码显示，小数点位置可设定。
*零点设置: 可任意位置设零或设指定位置。可面板置位或外部开关置位。
*圈长设置: 直线编码器总长设定。
*正反向设置: 编码器正反向设置。
*模拟量输出: 4-20mA输出对应值设置；模拟量零点满度点修正。
*RS485输出：RS485输出，地址速率设置，通讯协议也可按照客户要求。
*开关设置： 多个预设开关面板设置，灵敏度设置，开关形式设置。
*非线性设置：可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门设置。
*远程显示： 输出信号可一路进PLC，一路进远程显示仪表。
